空壓機是一種壓縮空氣的設備，企業生產過程中經常會看到它的身影。它是將氣體吸入，壓縮成一定壓力的壓縮空氣后排放出去供企業生產使用。一般壓縮空氣排出后是需要經過儲氣罐和空壓機管道輸送到使用場合。如果儲氣罐存在泄漏或壓縮空氣管道設計不合理必然會產生大的浪費。

 壓縮空氣管路的設計要點：

   1、管路在鋪設前要做大量的準備工作，如管路設計，管道選材等，一般管路設計應采用三維軟件建模，三維模型建好之后，可以直接生成平面圖、軸測圖、設備表、材料表等可以節省后期出圖可節省大量的工作，提高效率的同時也保證了管道出圖的準確性。

   2、廠區壓縮空氣管道管網圖，起點一般為廠區空壓機出口或廠區預留接點，終點為各個用氣點。各用氣點有室內和室外之分，在條件允許的情況下，整個廠區室內和室外用氣點盡量在同一張平面圖或軸測圖表示，即用一張圖紙表示整個廠區所有用氣點，這樣方便出圖和審閱

 3、空壓機管道一般管徑較小，廠區壓縮空氣管道管網布置，應盡量利用建筑物，通廊和大管道，將壓縮空氣管道支架焊接在上面，盡量減少獨立落地支架數量。

   4、壓縮空氣管道應盡量采用自然補償，不設補償器。

   5、壓縮空氣管道支架受力應提前計算清楚，在受力允許條件下，支架形式盡量采用限位支架，允許管道有軸向位移。這樣在直管段不長的情況下，可不設固定支架和補償器，簡化管道形式，降低管道造價，也有利于現場施工。

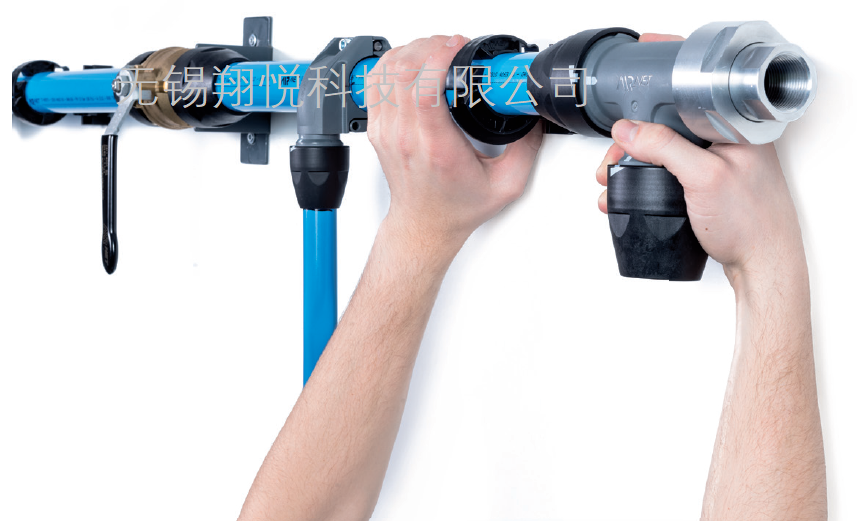

   以上就是無錫翔悅為大家講解的空壓機管道的設計要點，目前市面上使用較多的是不銹鋼管道，其具有不易生銹，耐腐蝕，泄漏低、安裝方便等優點。歡迎咨詢我們哦
