知道用電負荷來選擇電纜,主要有以下幾個步驟:
一是根據用電負荷來求出計算電流;
二是根據計算電流開選擇電纜;
三是根據壓降要求來核對選擇的電纜。
第一步是根據用電負荷來求出計算電流:
我們首先要明確電纜的選擇是根據計算電流來選擇的,而不是依據啟動電流來選擇的,所以選擇電纜時是不需要考慮電機的啟動方式的,至于電機的啟動方式那是另一個問題,我們這里依然不做討論;
現在已知的條件是:用電負荷是22千瓦的電機,那么電壓肯定就是380V的三相電;功率因數cosφ我們按照常規的來選取,cosφ取值為0.8,未知的就是計算電流I;
那么我們根據功率的計算公式P=√3UIcosφ,那么計算電流就是I=P/√3Ucosφ,其中已知的是功率P是22kw,電壓U是380V,cosφ是功率因數,我們?nèi)〉氖?.8;
那么計算電流I=P/√3Ucosφ=22000W/(1.732×380×0.8)≈42A;
這是根據計算公式計算出來的,我們再根據經驗來核對一下電流,電工常用的經驗法是這樣的:在三相電中,每1kw的功率負荷需要2A的電流,現在是22kw,那么也就是說22kw的電機需要的電流就是22kw×2=44A;
以上兩種方法計算出來的電流稍微有一點誤差,那么保險起見我們選擇大的電流,也就是選擇44A。
第二步是根據計算電流開選擇電纜:

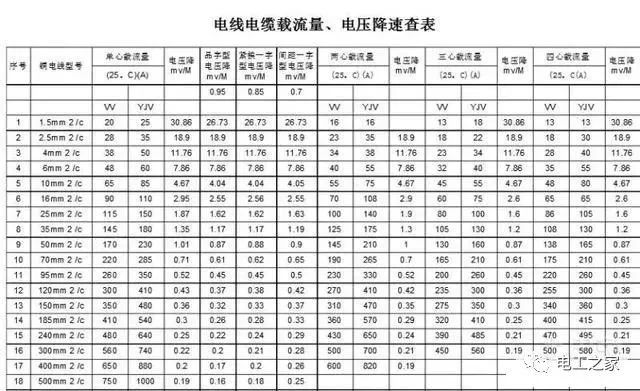

上面我們已經求出了電機的計算電流,I=44A,那么我們就可以根據這個計算電流來選擇電纜了,最簡單的辦法就是查電纜安全載流量表來選取電纜;
我們查電纜的安全載流量表可以知道,10平方的銅芯電纜不同絕緣形式不同敷設條件下的載流量范圍是48A到80A之間,所以我們可以選擇10平方的銅芯電纜最為合理,如果保守的話可以選擇16平方的銅芯電纜;
選擇好電纜以后,我們再根據經驗來核對一下:我們知道的經驗數據是每平方的銅線允許載流量大致范圍是5A到8A,那么10平方銅線的載流量就是50A到80A之間,所以我們可以看出選擇10平方的銅芯電線最為合理;
第三步是根據壓降要求來核對選擇的電纜的使用距離是多少:
我們知道電壓的波動范圍不要超過5%,那么也就是380V×5%=19V,也就是電壓波動不要超過19V;
然后我們再根據公式△U=(P×L)/(A×S),其中△U是19V,功率P是22KW,A是導體材質系數,銅為77,S是導線的截面積即10平方毫米;那么L=△U×A×S/P=19V×77×10/22=665米,也就是說在665米的距離之內使用10平方的銅芯電線壓降都是可以滿足要求的。
